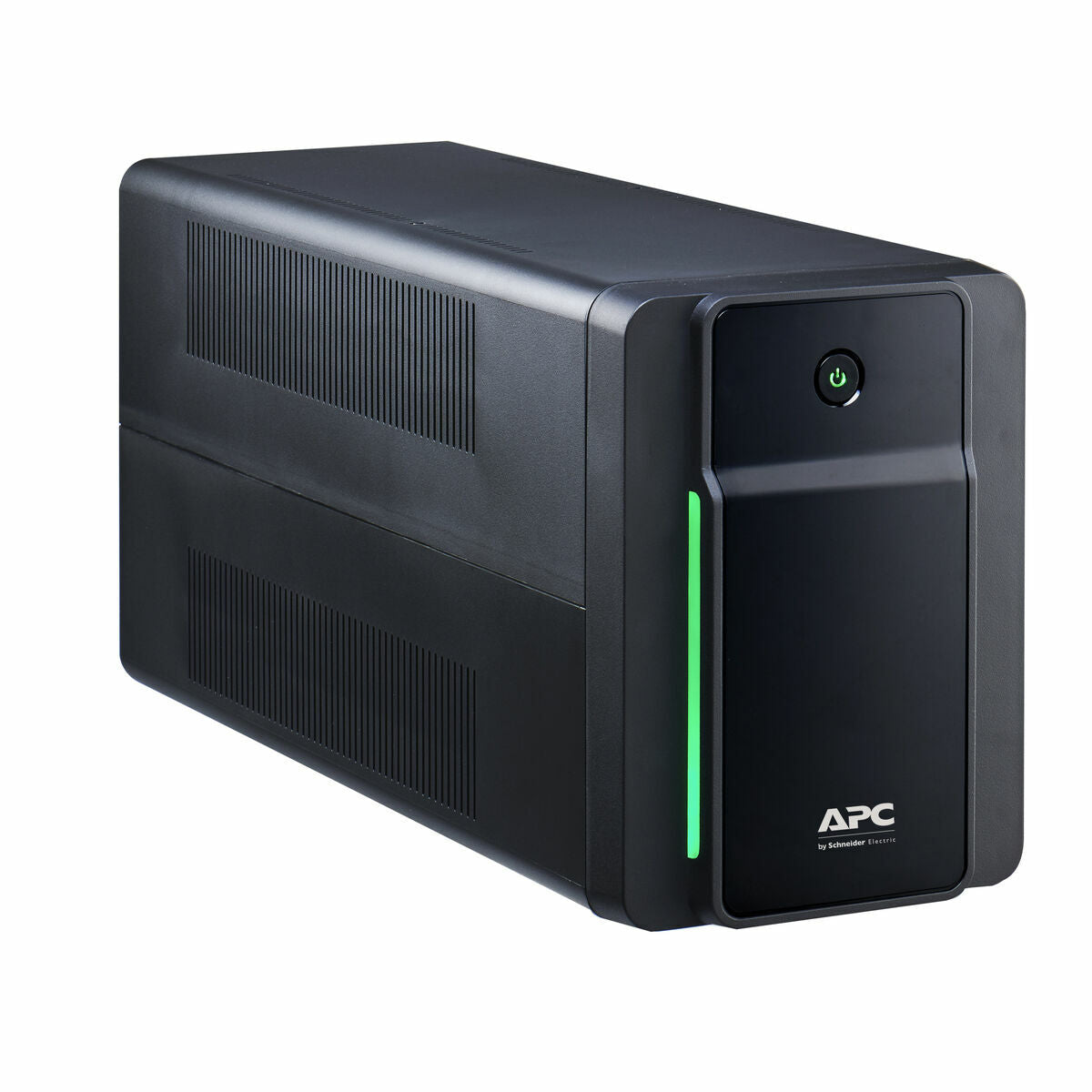

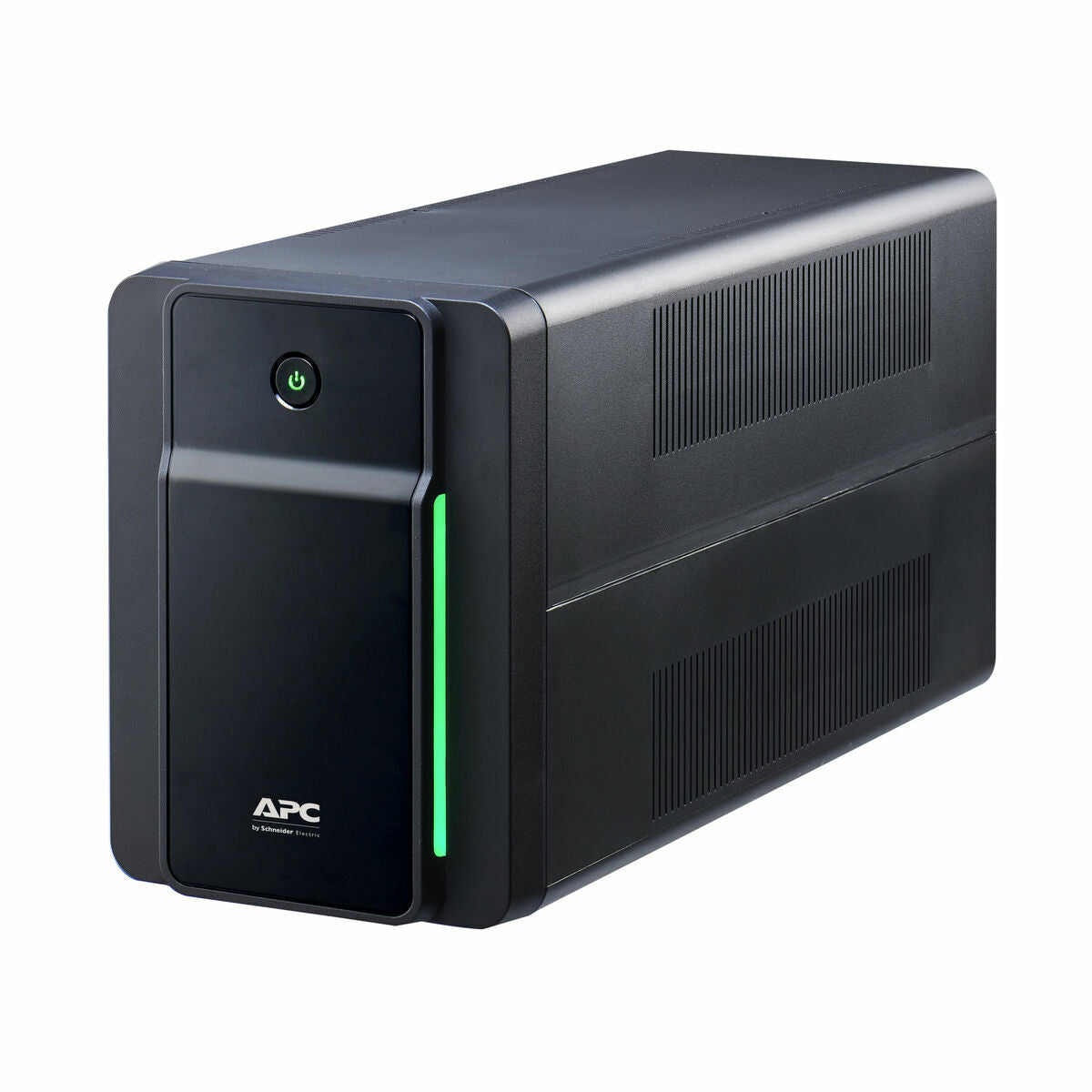

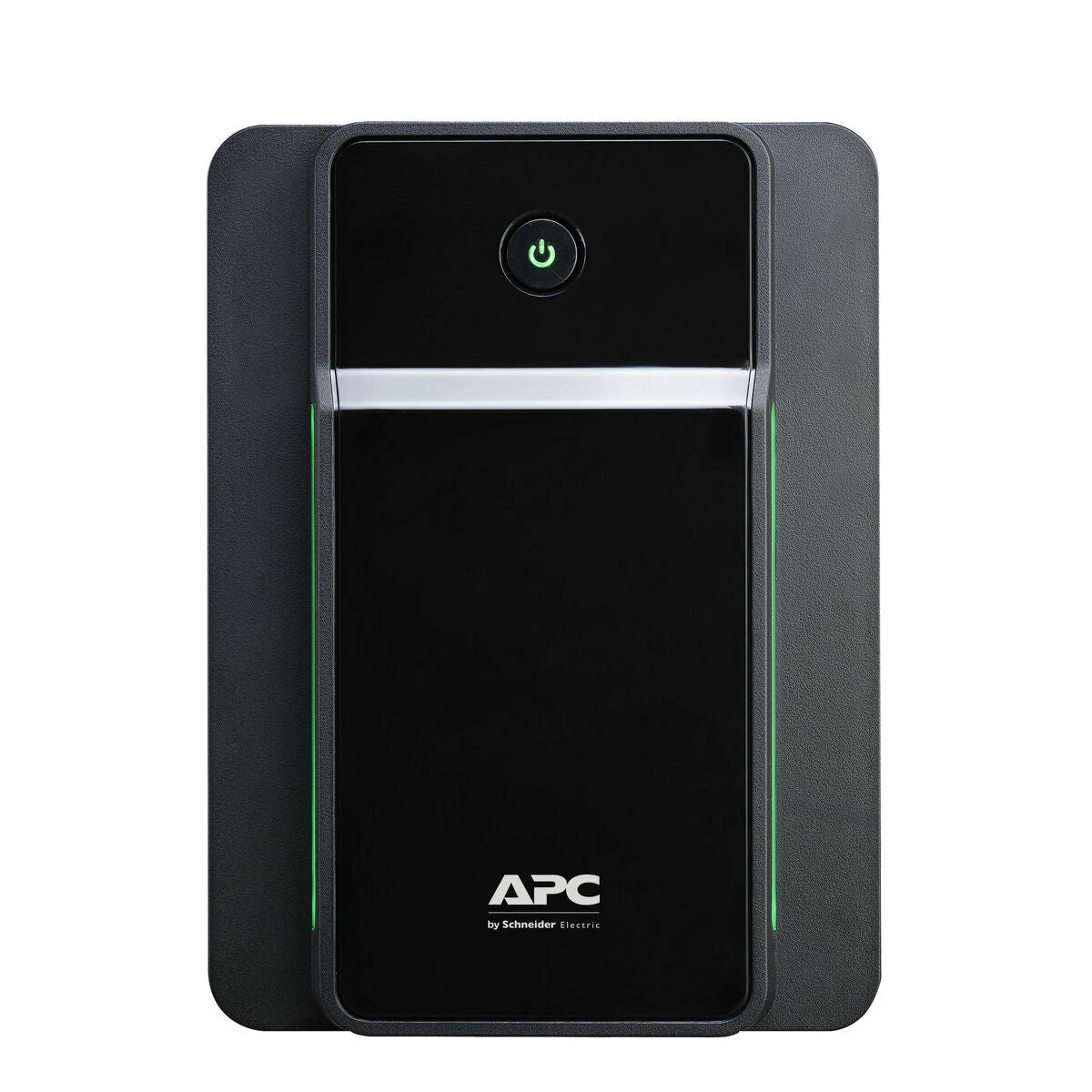

SAI Interactivo APC BX2200MI-GR 1200 W

• Color: Negro
• Producto con enchufe: Sí
• Tipo: SAI Interactivo

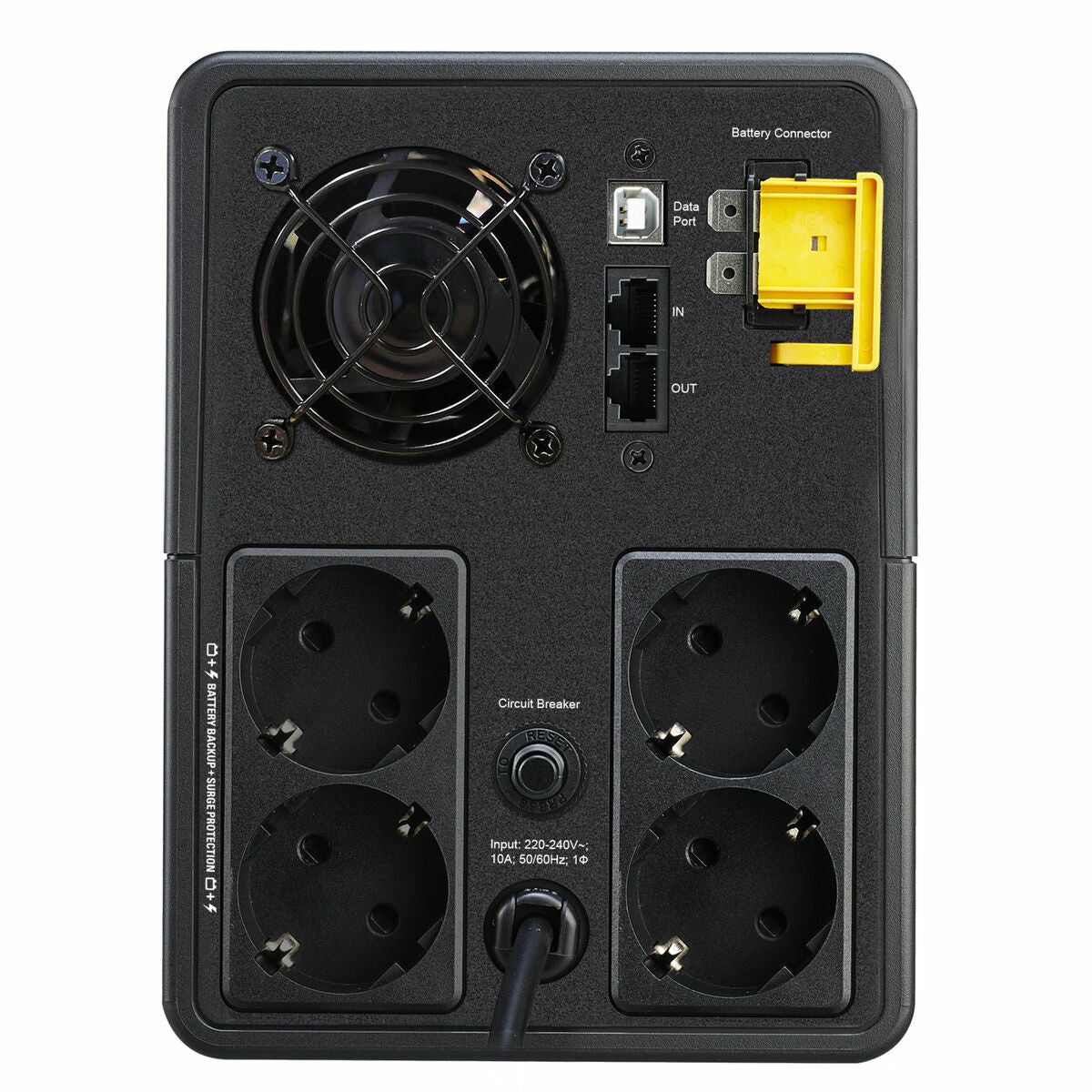

• Conexiones:
  • AC x 4
  • USB 2.0
• Voltaje: 300 V
• Frecuencia: 50/60 Hz
• Altura: 190 mm
• Factor de forma: Compacto
• Nivel de ruido: 40 dB
• Tecnología: VRLA
• Potencia:
  • 2200 VA
  • 1200 W
• Ancho: 140 mm
• Tipo de enchufe: Enchufe EU
• Longitud del cable: 1,2 m

APC BX2200MI-GR. Topología UPS: Línea interactiva, Capacidad de potencia de salida (VA): 2,2 kVA, Potencia de salida: 1200 W. Tipo de salida AC: Tipo F, Conector: Tipo F, Cantidad de salidas AC: 4 salidas AC. Tecnología de batería: Sealed Lead Acid (VRLA), Tiempo típico de respaldo a carga completa: 1 min, Tiempo típico de respaldo a media carga: 8,5 min. Factor de forma: Compacto, Color del producto: Negro, Longitud de cable: 1,2 m. Ancho: 140 mm, Profundidad: 390 mm, Altura: 190 mm

• Topología UPS: Línea interactiva
• Capacidad de potencia de salida (VA): 2,2 kVA
• Potencia de salida: 1200 W
• Forma de onda: Seno
• Voltaje de entrada de operación (min): 140 V
• Voltaje de entrada de operación (max): 300 V
• Frecuencia de entrada: 50/60 Hz
• Voltaje de operación de salida (min): 230 V
• Voltaje de operación de salida (max): 230 V
• Frecuencia de salida: 50/60 Hz
• Regulación de la frecuencia de salida: 0.5 Hz
• Regulación del voltaje de salida: 10%
• Regulación automática de voltaje (AVR): Si
• Índice de aumento de energía: 273 J
• Tiempo de respuesta: 6 ms
• Factor de potencia de entrada: 0,54
• Nivel de ruido: 40 dB
• Protección de sobrecarga: Si
• Alarma(s) audibles: Si
• Modos de alarma audibles: Alarma de batería baja
• Tipo de salida AC: Tipo F
• Conector: Tipo F
• Cantidad de salidas AC: 4 salidas AC
• Puerto USB: Si
• Cantidad de puertos USB 2.0: 1
• Tipo de puerto USB: USB Tipo B
• Tecnología de batería: Sealed Lead Acid (VRLA)
• Tiempo típico de respaldo a carga completa: 1 min
• Tiempo típico de respaldo a media carga: 8,5 min
• Vida útil de la batería (máx.): 2 año(s)
• Tiempo de recarga de la batería: 8 h
• Factor de forma: Compacto
• Color del producto: Negro
• Longitud de cable: 1,2 m
• Indicadores LED: Si
• Código IP (International Protection): IP20
• Certificación: CB Meet EN62040-1 / CE / IEC-62040-1 / IEC-62040-2
• Intervalo de temperatura operativa: 0 - 40 °C
• Intervalo de temperatura de almacenaje: -15 - 40 °C
• Intervalo de humedad relativa para funcionamiento: 0 - 95%
• Altitud de funcionamiento: 0 - 3000 m
• Certificados de sostenibilidad: RoHS
• Ancho: 140 mm
• Profundidad: 390 mm
• Altura: 190 mm
• Peso: 12,3 kg
• Ancho del paquete: 235 mm
• Profundidad del paquete: 495 mm
• Altura del paquete: 297 mm
• Peso del paquete: 13,3 kg
• Cables incluidos: Cable de alimentación de entrada
• Manual de usuario: Si
